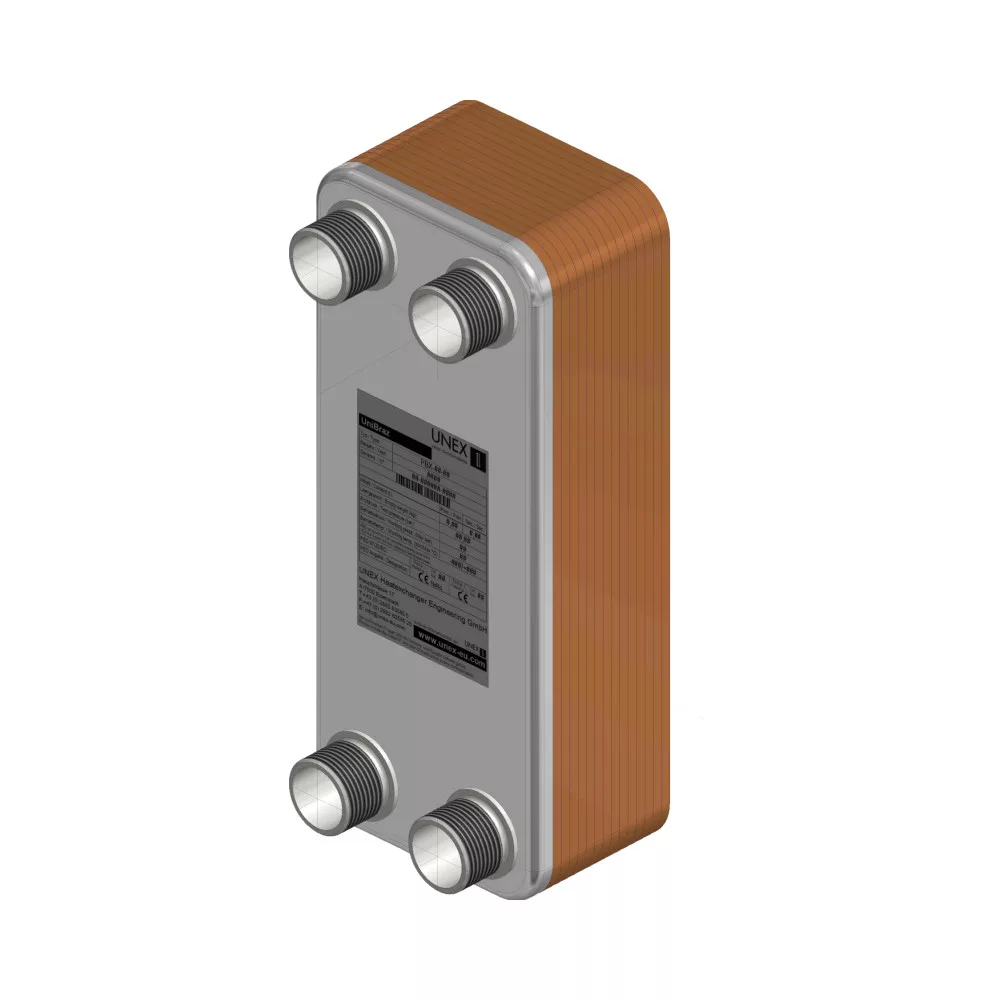

HEX PBF10M-90-5/4” hőcserélő, gázkazán fűtésleválasztáshoz, 90kW

A Hex forrasztott 90 lemezes lemezes hőcserélő felépítése és működése
A hőcserélő vékony, bordázott rozsdamentes lemezeket forrasztásos techonlógiával egymásra rögzített eszköz. A lemezek között légrés van, melyekben azonos, vagy eltérő közegek (glikolos folyadék, fűtővíz, használati víz pl.) áramolnak egymásnak ellentétes irányban. A közegek eltérő hőmérsékletűek, így az áramlásnak köszönhetően hőátadási folyamat indul be a két közeg között. Bővebb információt a hőcserélők előnyeiről, hátrányairól és teljesítményéről a hőcserélő oldalunkon olvashat.

A hőcserélő nevében szereplő teljesítmény a műszaki adatoknál megadott paraméterek teljesülése esetén érvényes!

Hőcserélő jellemzők
Víz közeg
90 kW teljesítmény
1. oldal belépési hőmérséklete: 65°C
1. oldal kilépési hőmérséklete: 50°C
2. oldal belépési hőmérséklete: 45°C
2. oldal kilépési hőmérséklete: 60°C
1. oldal térfogatáram: 5,242 m3/h
2. oldal térfogatáram: 5,231 m3/h
Hőátadó felület: 2,46 m2
1. oldal hőátbocsátási tényező: 7587,31 W/(m2xK)
2. oldal hőátbocsátási tényező: 7305,19 W/(m2xK)
1. oldal számított nyomásesése: 7,90 kPa
2. oldal számított nyomásesése: 7,62 kPa
1. oldal csatornák száma: 44
2. oldal csatornák száma: 45
Lemezszám: 90 darab
1. oldal térfogat: 1,54 I
2. oldal térfogat: 1,58 I
Max üzemi hőmérséklet: 180°C
Max üzemi nyomás: 25 bar
Lemezcsomag hossza: 136 mm
