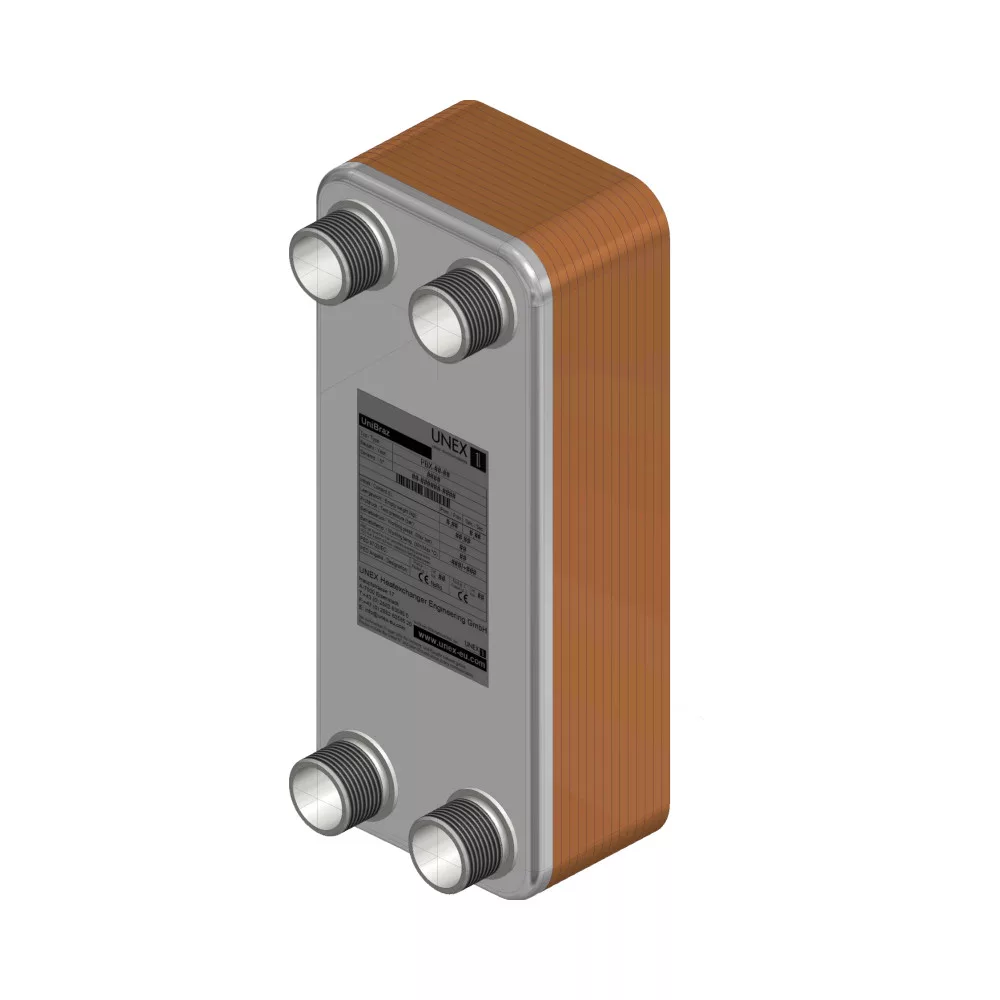

HEX PBF10H-50-5/4” forrasztott lemezes hőcserélő, hőszivattyús hűtésre, 7kW

A Hex forrasztott 50 lemezes lemezes hőcserélő felépítése és működése
A hőcserélő vékony, bordázott rozsdamentes lemezeket forrasztásos techonlógiával egymásra rögzített eszköz. A lemezek között légrés van, melyekben azonos, vagy eltérő közegek (glikolos folyadék, fűtővíz, használati víz pl.) áramolnak egymásnak ellentétes irányban. A közegek eltérő hőmérsékletűek, így az áramlásnak köszönhetően hőátadási folyamat indul be a két közeg között. Bővebb információt a hőcserélők előnyeiről, hátrányairól és teljesítményéről a hőcserélő oldalunkon olvashat.

A hőcserélő nevében szereplő teljesítmény a műszaki adatoknál megadott paraméterek teljesülése esetén érvényes!

Hőcserélő jellemzők
Víz közeg az egyik oldalon, etilénglikol (30%-os koncentrációval) közeg a másik oldalon
7 kW teljesítmény
1. oldal belépési hőmérséklete: 14°C
1. oldal kilépési hőmérséklete: 9°C
2. oldal belépési hőmérséklete: 7°C
2. oldal kilépési hőmérséklete: 12°C
1. oldal térfogatáram: 1,204 m3/h
2. oldal térfogatáram: 1,309 m3/h
Hőátadó felület: 1,34 m2
1. oldal hőátbocsátási tényező: 2716,54 W/(m2xK)
2. oldal hőátbocsátási tényező: 2606,17W/(m2xK)
1. oldal számított nyomásesése: 1,56 kPa
2. oldal számított nyomásesése: 2,16 kPa
1. oldal csatornák száma: 24
2. oldal csatornák száma: 25
Lemezszám: 50 darab
1. oldal térfogat: 0,70 I
2. oldal térfogat: 0,73 I
Max üzemi hőmérséklet: 180°C
Max üzemi nyomás: 25 bar
Lemezcsomag hossza: 70 mm
