Mape x PE SF fém menetes szárak, építőanyagokba való rögzítésére alkalmas vegyi rögzítő. A termék kétkomponensű, sztirénmentes poliészter alapú gyantakeverék. Kifejezetten acél, horganyzott acél, betonacél elemek kis teherbírású rögzítéshez kifejlesztett termék, olyan tömör és üreges felületekhez, mint:
repedésmentes beton, könnyűbeton, tégla, vegyes falazat. A mechanikai rögzítéssel ellentétben nem lép fel feszítő erő, így ideális peremközeli, illetve kis tengelytávolságú rögzítéshez.
A Mape x PE SF használata javasolt könnyű terhelésnek kitett rögzítéshez vízszintes, függőleges, hajlított, mennyezeti rögzítéskor kül- és beltérben egyaránt. Kifejezetten alkalmas üreges szerkezetekhez rögzítéshez. A bedolgozáskor nedves vagy vizes felületekre és -5°C-os hőmérsékletig alkalmazható. A Mape x PE SF jellemző rögzítési terület:
- épületgépészet;
- szaniterek;
- antennák; · jelzőtáblák; · nyílászárók.

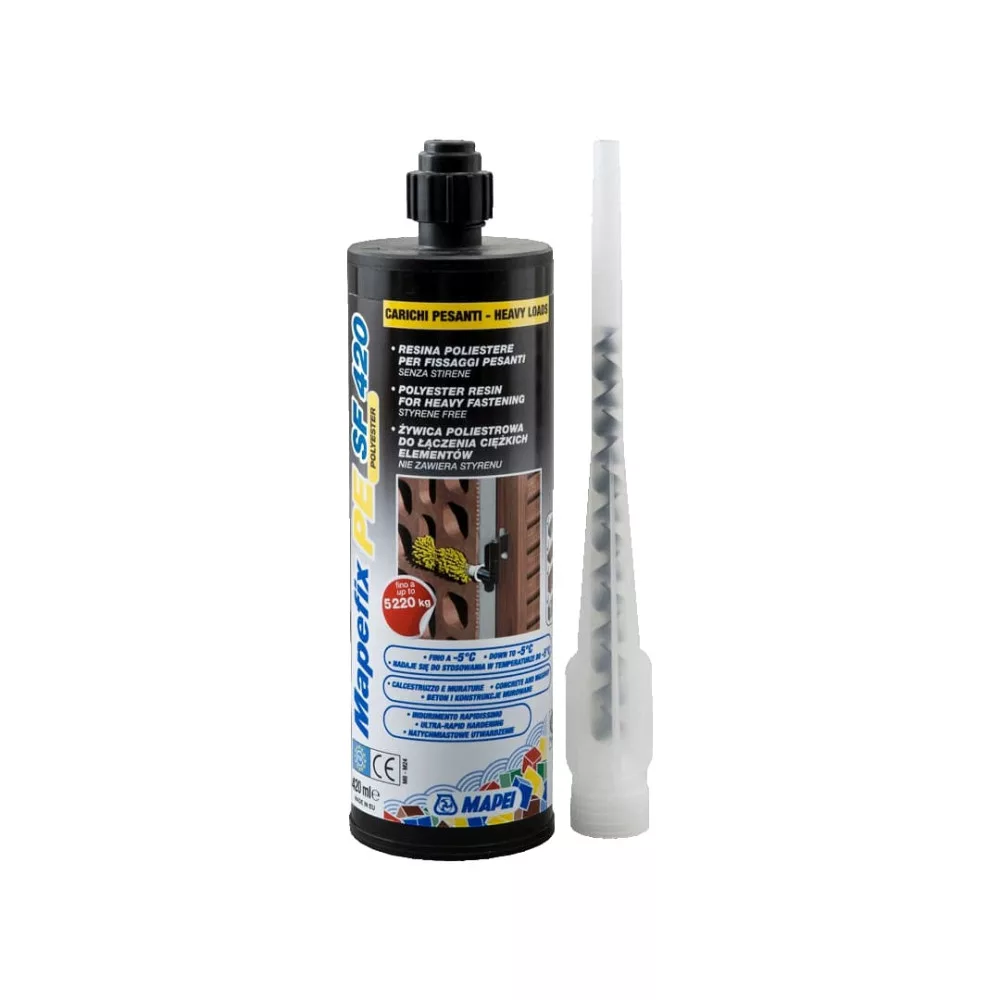

A Mape x PE SF egy kétkomponensű vegyi rögzítő, mely 300 és 420 ml-es kiszerelésű kartusban kapható. A két komponens “A” (alapgyanta) és “B” (edző) egymástól elkülönítve, a megfelelő keverési arányban vannak kiadagolva. A két összetevőt a kartus végére ráhelyezhető, minden kiszerelési egységben megtalálható statikus keverőszár elegyíti a kisajtoláskor, így nincs szükség előzetes bekeverésre.
Ha a kartus tartalma nem kerül felhasználásra teljes egészében, néhány napig még felhasználható, elegendő a polimerizált műgyantából készült statikus keverőszárat kicserélni egy új és tisztára.
A Mape x PE SF sztirolmentes, így használható nehezen szellőztethető helyiségekben is, valamint elhanyagolható zsugorodási tulajdonságának köszönhetően, alkalmas kis kiterjedésű felületeken való rögzítésre is.
A Mape x PE SF vegyi rögzítő egy sztirolmentes gyanta keverék, mely alkalmas üreges és tömör építőanyagokban való rögzítéshez, mint:
- repedésmentes beton;
- könnyűbeton;
- pórusbeton;
- falazat; · tégla;
- kő.
A Mape x PE SF alkalmazható akár ütvefúróval létrehozott furatokhoz is, de üreges szerkezetnél csak normál fúrógép használatát javasoljuk.
A Mape x PE SF az európai ETA 7. opciós (rögzítés betonban nyomott zónában) minőségi tanúsítvánnyal rendelkezik. A Mape x PE SF 300 ml-es kiszerelésű kartusa kompatibilis a hagyományos, 50 mm átmérőjű tubusos szilikonhoz való kinyomó pisztollyal, amennyiben az elég nagy. A 420 ml-es kiszereléshez viszont egy speciális, 65 mm átmérőjű kartushoz való kinyomó pisztoly szükséges.
Ne alkalmazza poros és málló felületeken. Amennyiben nedves vagy vizes felületen kívánja alkalmazni, használat előtt lépjen kapcsolatba a MAPEI műszaki szaktanácsadójával.
Ne alkalmazza olajtól, zsírtól, zsaluleválasztó anyaggal szennyezett felületeken, amely akadályozhatja a tapadást.
Ne alkalmazza -5°C alatt!
Természetes köveknél való alkalmazáskor győződjön meg róla, hogy a felület nem impregnált-e.
Ne terhelje a felületet a teljes kötés ideje előtt (Tcure).
Ne használja gyémántfejű fúróval kialakított furatoknál. Ne alkalmazza feszített zónában.
A rögzítés megtervezése
A felületen kialakított furat átmérőjét, a rögzítés mélységét, a rögzítő elem nagyságát, illetve a maximális teherbírás megtervezését és kiszámítását bízzuk ebben jártas szakemberre. A mellékelt táblázatok tervezési segédletet nyújtanak, melyek a MAPEI saját tapasztalatain és kísérletein alapulnak.
Tömör felületek előkészítése
Fúrja ki a felületet, az anyagnak és a furat mélységének megfelelő eszközzel.
A port és a málló részeket a furat belsejéből sűrített levegővel fúvassa ki. A furatot hosszú sörtéjű tisztító kefével tisztítsa meg, majd ismét távolítsa el a port illetve a málló részeket sűrített levegővel. Helyezzen be a furatba megfelelő hosszúságú és átmérőjű műanyag szitahüvelyt.
Furatok előkészítése
Fúrja ki a felületet az anyagának megfelelő fúróeszközzel. A furatot hosszú sörtéjű tisztító kefével tisztítsa meg. Helyezzen be a furatba megfelelő hosszúságú és átmérőjű műanyag szitahüvelyt.
Fém rudak előkészítése
Tisztítsa meg és zsírtalanítsa a fém elemet a rögzítés előtt.
A gyanta használata vegyi rögzítésre
A 300 ml-es kartusnál csavarja le a felső zárókupakot, és vágja le a kartusból kilógó fekete fehér tasakok végeit. A 420 mles kiszerelés esetében erre nincs szükség.
Csavarja a kartus tetejére a statikus keverőszárat.
Helyezze a kartust az erre a célra megfelelő kinyomó pisztolyba.
Az optimális eredmény érdekében az első három kisajtolást ne használja fel, mert előfordulhat, hogy a keverési arány nem megfelelő. A gyanta kinyomását a furat alján kezdje, és egyenletesen töltse ki. Helyezze be a szárat, amíg a felesleges gyanta kijön, tegye ezt enyhén körkörös mozdulattal, hogy a bennmaradó levegő távozhasson.
A szár behelyezése a nyitott idő alatt (Tgel), és nem azt követően kell megtörténjen, és csak a teljes kötésidő (Tcure) után terhelhető. Az egyes termékek nyitott idő és kötésidő értékeiről az 1. számú táblázat nyújt tájékoztatást.
300 ml-es kiszerelés: eredeti csomagolásban, +5°C és +25°C közötti hőmérsékleten 12 hónapig eltartható.
420 ml-es kiszerelés: eredeti csomagolásban, +5°C és +25°C közötti hőmérsékleten 18 hónapig eltartható.
AZ ELŐKÉSZÍTÉS ÉS BEDOLGOZÁS SORÁN BETARTANDÓ BIZTONSÁGI ELŐÍRÁSOK
A Mape x PE SF A és B komponense irritálja a szemet. Bőrrel érintkezve túlérzékenységet okozhat az arra hajlamos egyéneknél.
A Mape x PE SF A komponense irritálja a bőrt. A bedolgozás során javasolt védőruházat, védőszemüveg és kesztyű használata, és a vegyi anyagok felhasználása során szokásos óvintézkedések megtétele. Ha termék bőrre vagy szembe kerül, azonnal mossa le bő vízzel és forduljon orvoshoz.
Továbbá a Mape x PE SF A komponense veszélyezteti az élővizeket, ezért ne dobja el a természetben.
További és teljeskörű információt a termék biztonságos használatáról az érvényes Biztonsági Adatlap tartalmaz. SZAKEMBEREK SZÁMÁRA KÉSZÜLT TERMÉK.
|
MŰSZAKI ADATOK (jellemző értékek)
|
|
TERMÉKAZONOSÍTÓ ADATOK
|
|
Állag:
|
tixotróp paszta
|
|
Szín:
|
világosszürke
|
|
Sűrűség (g/cm³):
|
1,74
|
|
ALKALMAZÁSI ADATOK (+23⁰C és 50% relatív páratartalom esetén)
|
|
Megengedett bedolgozási hőmérséklet:
|
-5⁰C-tól +35⁰C-ig
|
|
Nyitott idő (Tgel):
|
lásd 1. tábla
|
|
Kötésidő (Tcure):
|
lásd 1. tábla
|
|
ELVÁRT TULAJDONSÁGOK
|
|
Nyomó szilárdság (N/mm²):
|
75
|
|
Hajlító szilárdság (N/mm²):
|
30
|
|
Rugalmassági modulus (N/mm²):
|
4000
|
|
UV ellenállás:
|
jó
|
|
Vegyszerállóság:
|
jó
|
|
Vízállóság:
|
nagyon jó
|
|
Hőállóság használatban:
|
-40 ⁰C-tól +80⁰C-ig
|
|
Rögzítés geometriája:
|
lásd 2., 3. tábla
|
|
Megengedett maximális terhelhetőség:
|
lásd 4., 5. tábla
|
|
Ajánlott terhelhetőség:
|
lásd 6., 8. tábla
|
|
Tervezési javaslat:
|
lásd 7., 9. tábla
|
|
Reakció jellemzői
|
|
|
|
Felület hőmérséklete
|
Nyitott idő Tgel
|
Kötésidő Tcure
|
|
|
száraz felület
|
nedves felület
|
|
°C
|
perc/óra
|
nap/óra
|
nap/óra
|
|
-5*
|
90 perc
|
6 óra
|
12 óra
|
|
0
|
45 perc
|
3 óra
|
6 óra
|
|
+5
|
25 perc
|
2 óra
|
4 óra
|
|
+10
|
15 perc
|
80 perc
|
3 óra
|
|
+20
|
6 perc
|
45 perc
|
90 perc
|
|
+30
|
4 perc
|
25 perc
|
50 perc
|
|
+35
|
2 perc
|
20 perc
|
40 perc
|
|
|
|
|
|
* a termék hőmérséklete +15°C
- tábla : a termék reakcióideje
|
Menetes szár furatkiosztásának geometriája
|
|
|
|
|
|
|
|
menetes szár
|
M8
|
M10
|
M12
|
M16
|
M20
|
M24
|
|
javasolt peremtávolság (mm)
|
80
|
90
|
110
|
125
|
170
|
210
|
|
minimum peremtávolság (mm)
|
40
|
50
|
60
|
80
|
100
|
120
|
|
javasolt távolság a rögzítési pontok között (mm)
|
160
|
180
|
220
|
250
|
340
|
420
|
|
minimum távolság a rögzítési pontok között (mm)
|
40
|
50
|
60
|
80
|
100
|
120
|
|
menetes szár beépítési mélysége (mm)
|
80
|
90
|
110
|
125
|
170
|
210
|
|
rögzítési furat mélysége (mm)
|
110
|
120
|
140
|
161
|
218
|
258
|
|
menetes szár átmérője (mm)
|
8
|
10
|
12
|
16
|
20
|
24
|
|
furatátmérő (mm)
|
10
|
12
|
14
|
18
|
24
|
28
|
|
meghúzási nyomaték (Nm)
|
10
|
20
|
40
|
60
|
120
|
150
|
- tábla: menetes szár furatkiosztásának geometriája betonban
|
Menetes szár furatkiosztásának geometriai elhelyezése falazatban
|
|
|
|
|
menetes szár
|
M6
|
M8
|
M10
|
M12
|
|
javasolt peremtávolság (mm)
|
250
|
250
|
250
|
250
|
|
javasolt távolság a rögzítési pontok között (mm)
|
250
|
250
|
250
|
250
|
|
menetes szár beépítési mélysége (mm)
|
60
|
80
|
90
|
110
|
|
rögzítési furat mélysége (mm)
|
65
|
85
|
95
|
115
|
|
menetes szár átmérője (mm)
|
6
|
8
|
10
|
12
|
|
furatátmérő (mm)
|
7
|
9
|
12
|
14
|
|
meghúzási nyomaték (Nm)
|
3
|
8
|
8
|
8
|
- tábla: menetes szár furatkiosztásának geometriai elhelyezése falazatban
|
Elvárt tulajdonságok menetes szár esetében
|
|
|
|
megengedett maximális húzóterhelés betonban EOTA ETAg 001, C melléklet, A módszer alapján
|
|
|
|
menetes szár
|
M8
|
M10
|
M12
|
M16
|
M20
|
M24
|
|
acél tönkremenetel
|
|
|
|
5.8 szilárdsági osztályú acél teherbírása (kN)
|
18
|
29
|
42
|
78
|
122
|
177
|
|
8.8 szilárdsági osztályú acél teherbírása (kN)
|
29
|
46
|
67
|
125
|
196
|
282
|
|
biztonsági tényező
|
1,5
|
|
|
|
A4 e HCR rozsdamentes acél teherbírása (kN)
|
26
|
41
|
59
|
110
|
172
|
247
|
|
biztonsági tényező
|
1,87
|
|
|
|
betonkúp tönkremenetel
|
|
|
|
hőmérséklet: 24°C/50°C (kN)
|
20
|
35
|
35
|
60
|
75
|
115
|
|
hőmérséklet: 50°C/80°C (kN)
|
12
|
18
|
25
|
28
|
47
|
72
|
|
biztonsági tényező
|
1,5
|
|
|
|
rögzítési mélység (mm)
|
80
|
90
|
110
|
125
|
170
|
210
|
|
peremtávolság (mm)
|
80
|
90
|
110
|
125
|
170
|
210
|
|
rögzítési pontok közötti távolság (mm)
|
160
|
180
|
220
|
250
|
340
|
420
|
- tábla: menetes szár megengedett maximális húzóterhelése
|
Elvárt tulajdonságok menetes szár esetében
|
|
|
|
megengedett maximális nyíróterhelés betonban EOTA ETAg 001, C melléklet, A módszer alapján
|
|
|
|
menetes szár
|
M8
|
M10
|
M12
|
M16
|
M20
|
M24
|
|
acél tönkremenetel hajlító igénybevétel nélkül
|
|
|
|
5.8 szilárdsági osztályú acél teherbírása (kN)
|
9
|
15
|
21
|
39
|
61
|
88
|
|
8.8 szilárdsági osztályú acél teherbírása (kN)
|
15
|
23
|
34
|
63
|
98
|
141
|
|
biztonsági együttható
|
1,25
|
|
|
|
A4 e HCR rozsdamentes acél teherbírása (kN)
|
13
|
20
|
30
|
55
|
86
|
124
|
|
biztonsági tényező
|
1,56
|
|
|
|
acél tönkremenetel hajlító igénybevétellel
|
|
|
|
5.8 szilárdsági osztályú acél teherbírása hajlítónyomatékra (kN)
|
19
|
37
|
65
|
166
|
324
|
560
|
|
8.8 szilárdsági osztályú acél tehetbírása hajlítónyomatékra (kN)
|
30
|
60
|
105
|
266
|
519
|
896
|
|
biztonsági tényező
|
1,25
|
|
|
|
A4 e HCR rozsdamentes acél teherbírása haljítónyomatékra (kN)
|
26
|
52
|
92
|
232
|
454
|
784
|
|
biztonsági tényező
|
1,56
|
|
|
|
betonkúp tönkremenetel
|
|
|
|
rögzítés mélysége (mm)
|
80
|
90
|
110
|
125
|
170
|
210
|
|
furatátmérő (mm)
|
10
|
12
|
14
|
18
|
24
|
28
|
|
biztonsági tényező
|
1,50
|
|
|
- tábla: menetes szár megengedett maximális nyíróterhelése
Menetes szár javasolt terhelése betonban
|
menetes szár
|
M8
|
M10
|
